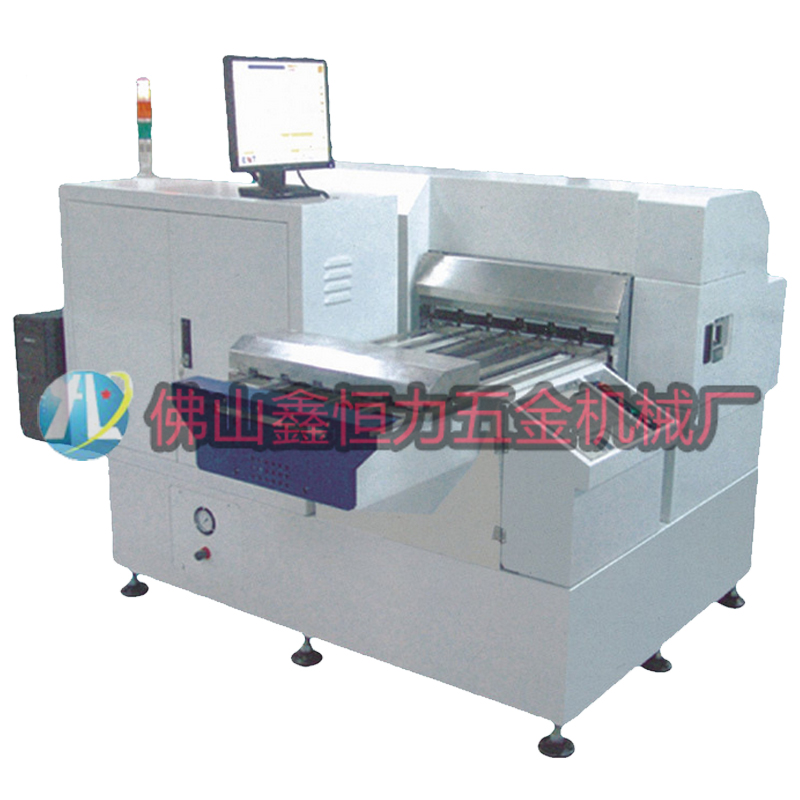

| 產品名稱：套PIN型V槽加工機 |
| 產品型號：VCM-660PN |
| 產品說明： |
|
套PIN型V槽加工機VCM-660PN規格書 < VCM-660系列的設計理念符合PCB之V槽加工之高精度及多樣化要求，有效降低加工成 本。 < 采用計算機Windows輸入及調整，降低人員出錯可能性，提高良率。 < 生產效能符合多刀數電路板生產需求，成型前的PIN對位加工，適合大批量生產。 < 加工板厚最薄可至0.3mm。 < 可全方位加工各式板材如FR-4、鋁基板等。 < V-cut 加工時，具自動板厚控制，殘厚檢知功能。 < 具防止撞刀、殘厚測試功能，可避免人為撞刀發生。 < 高精度（+/-0.05mm)及高產能（速度最高可達40M/min). < 刀具馬達采用直結式高轉速馬達（15000r.p.m.），切削品質佳。 < 機臺基座采用鑄造一體成型，且經歷力消除，剛性強，穩定性佳。 < 中文介面圓形操作，檔案化管理，操作簡單，穩定度高，易學，易懂。 < 自動板寬、板厚、殘厚及V槽位置設定（皆由伺服馬達及伺服控制器控制）。 套PIN型V槽加工機VCM-660PN規格 1、加工寬度 最小110mm～最大630mm 2、加工長度 最小45mm～最大630mm 3、孔邊距: PIN孔中心距最靠近之V槽距離8mm 最左邊PIN中心距左邊板邊8mm，后每間隔100 mm一孔 所有PIN孔中心距下方板邊距離8～15 mm PIN孔直徑3.175mm.（可依客戶要求更改） 4、加工板厚:0.3～3.2mm 5、V槽加工數:一次最多可至100條（A邊100條，B邊100條，共計200條） 6、V槽平行精度&cjiamn;0.05mm 7、V槽間距精度&cjiamn;0.05mm 8、V槽殘厚精度&cjiamn;0.05mm 9、計算機規格: 操作系統 WindowsXP Professional、屏幕：17寸LCD TFT 10、加工軸：Spindle:AC直接高速馬達400W 2臺，轉數6000～15000RPM 11、刀具規格：φ120*2*25.4*20Z(30度\45度\60度) 12、刀具移動:0.4Kw伺服馬達 最大60M/Min，可任意設定 13、加工速度：最大40M/Min（跳刀25M/Min），可任意設定 14、跳刀構造：可由伺服馬達控制跳刀加工，V槽深度即上下深度之中心點移動，跳刀最 小間隔15mm,跳刀的加工數據最多至輸入20筆 15、加工夾鉗：以0.4Kw伺服馬達移動，移動速度最大60M/Min 16、夾鉗：6支 使用汽缸 17、Utility： 電氣AC3φ 380V 2.5KW AIR 0.5Mpa(5kg/cm2) 50NL/Min 干空氣 集塵 連接面φ100mm*1，最小風量：15m3/min、最小靜壓：550m/mAQ 18、機械外形：（寬）2240mm、（深）1695mm、（高）1326mm(含機腳100，不含顯示 器）、工作臺高度920mm 19、機械重量：約1600kg |
  |
